无篦条锤式破碎机—单段锤式破碎机

　

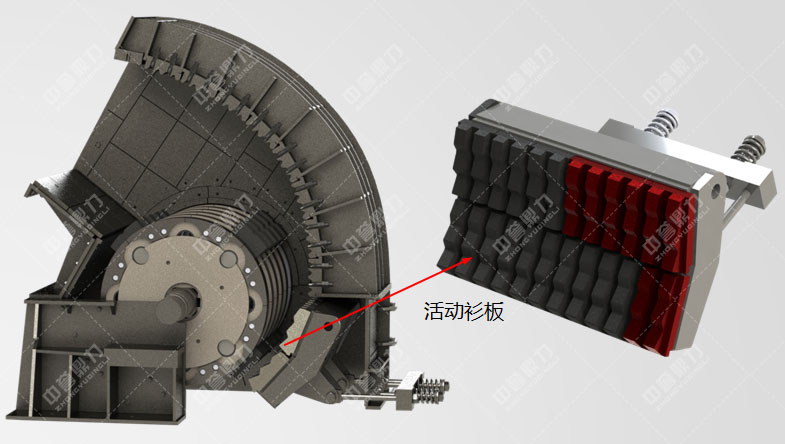

河南新乡鼎力生产无篦条锤式破碎机，无蓖条的基础就是设备须拥有强的破碎能力，如果能力达不到则无法的破碎到规格物料。采用活动反击板，自由调节物料粒度大小，并且有着的张力，如果遇到非石料的破碎物，例如铁块之类的，会直接弹性的展开，快速的排出，避免损坏破碎设备。护圈保护转子长时间的连续作业，复合锤头保有较强的抗冲击性的同时，也具备了较强的性，使用寿命时间平均高出同行业五倍时间。

无蓖条锤式破碎机工作原理：

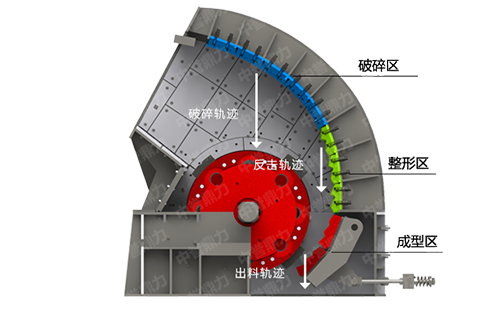

电动机经三角带、大带轮带动转子高速旋转，待破碎物料由喂料设备经入料口送入破碎腔、高速旋转的转子带动锤头先对物料进行次打击，物料被锤头冲击而破碎，获得动能后的物料高速撞向反击板或料块自相碰撞而再次破碎，物料在碰撞的过程中逐渐向破碎腔下部的活动反击板移动，当物料粒度小于锤头与活动反击板之间的间隙时，在自重和其他物料的压挤下脱离破碎腔由下料斗排出，物料在破碎腔内经过铁打石、石打石、石打铁的多个破碎过程。

鼎力无篦条破碎机与篦条式破碎机相比，了堵塞沾附的隐患，减少了磨损件的消耗，破碎成本也大大约35%左右。破碎机出料口控制大小，一般都是以蓖条排列控制粒度大小。该设计方案，无法的调节粒度，如果物料附带粘土或者湿料容易堵塞出料口，并且当破碎腔进入铁块等杂物的时候由于蓖条的阻挡而无法快速排出破碎腔，对整台设备都有着大的危害甚至直接使得设备报废。而无蓖条的设计方式完避免以上情况的出现。无蓖条的设计方法须建立在控制出料粒度和物料破碎效果。

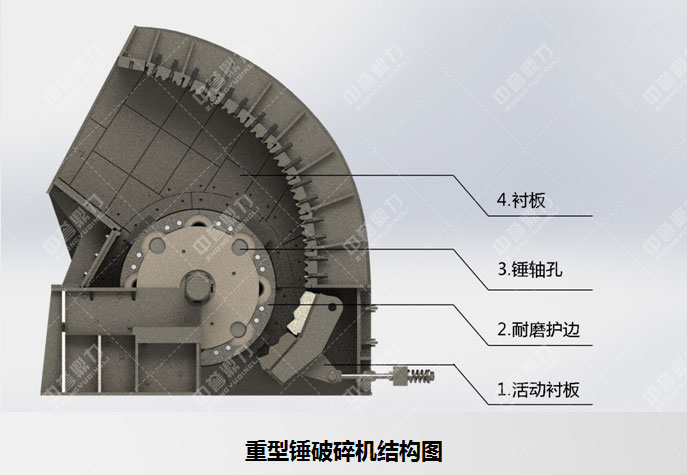

结构原理：

锤式破碎机由机壳、转子、打击板、锤头、支架、衬板等组成。

1.机壳由上机体、后上盖、左侧壁和右侧壁组成，各部分用螺栓连结成一体，上部开有进料口,内部镶有高锰钢衬板，磨损后可以更换，机壳和轴之间漏灰现象严重，为了防止漏灰，设有轴封。机壳下部直接安放在混凝土基础上，并用地脚螺栓固定。为了便于检修、调整和更换蓖条，下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便，两侧壁也对称的开有检修孔。

2.转子由主轴、圆盘、销轴等组成，圆盘上开有6个均匀分布的销孔，通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外，为了使转子在运动中储存的动能，避免破碎大块物料时，锤头的速度损失不致过大和减小电动机的尖峰负荷，在主轴的一端还装有一个飞轮。

3.主轴是支承转子的主要零件，冲击力由它来承受。因此，要求其材质具有较高的韧性和强度。通常断面为圆形，且有平键和其他零件连接。

4.打击板有两块，折线型。一个可以调整，一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。

5.锤头是主要的工作部件，锤头用双金属热复合材料液复合铸造而成，是一般锰钢锤头寿命的3倍以上!

优点：

1、 结构简单，生产效率高。操作也很简便;

2、 一次成型，无需二次破碎。耗能低、投资抵;

3、 它可以破碎湿料，在破碎物料时可以加水，这样可以减少灰尘，对工人的身体健康具有保护作用;

4、 可以调整篦条间隙，改变出料的大小。满足不同的用户的需求。

5、 产量大，时产量从50-1500吨不等，产量为内创。

6、 采用高铬复合锤头，耐冲击，减少用户更换锤头的成本。
