旋回式破碎机结构是怎样的？

旋回式破碎机，又叫做复合式粉碎机、立轴复合式粉碎机，也是一款制沙机。

旋回式破碎机的种类

旋回式破碎机差不多上有三种形式：不变形式，斜面排矿式以及排矿式，因为前两大类存在多不足，所以，我仅生产排矿式旋回式破碎机。

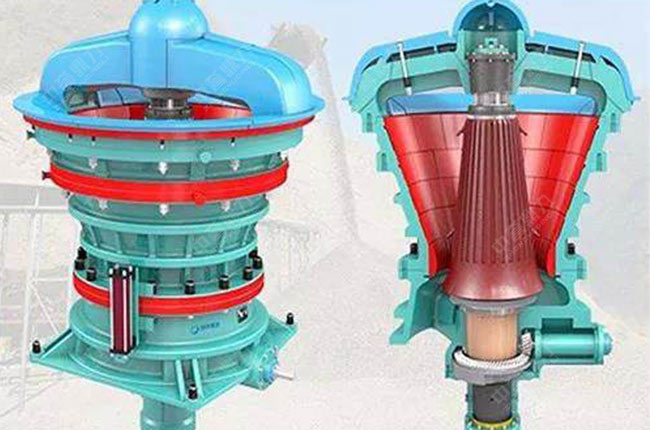

旋回式破碎机结构组成

排矿式旋回式破碎机的机架是有机座、中部机架以及横梁构成，他们相互用螺丝固紧，粉碎机的机座安装在钢筋商砼的根基上。

旋回式破碎机的工作机构是粉碎锥以及不变锥（中部机架），中部积内表观镶有三行平行的锰钢衬板，底下面的一行衬板支撑在机架下端部分上，而上面一行则插入中部机架顶部的凸边中，这样，就能承受矿石破碎时因为摩擦而出现的推力以及粉碎力的垂直分力，中部机架与衬板间需用锌合金（或水泥）浇铸。

粉碎锥的外表观套有三块环状锰钢衬板，为了使衬板与锥体紧密接触，在两者间浇注锌合金，并在衬板上端用螺帽压紧，在螺帽上端装以锁紧板，以免螺帽松动。

粉碎锥装在主轴上，主轴的上端是经历锥形螺帽、锥形压套、衬套以及支撑环悬挂在横梁上，为了免除锥形螺帽松动，其上还设有楔形键，衬套以其锥形端支撑在支撑环上，而其侧面则支撑在内表观为锥形的衬套上，粉碎机运转时，因为衬套的下端与锥形衬套的内表观都是圆锥面，故能保障衬套沿支撑环以及锥形衬套上滚动，从而顺应了粉碎锥旋摆运动的规范。

主轴的下端插入偏心轴套的偏心空中，该孔对粉碎机轴线成偏心，偏心轴套旋转时，粉碎锥的轴就以横梁上的不变悬点为锥径作圆锥面运动，从而出现粉碎作用。
