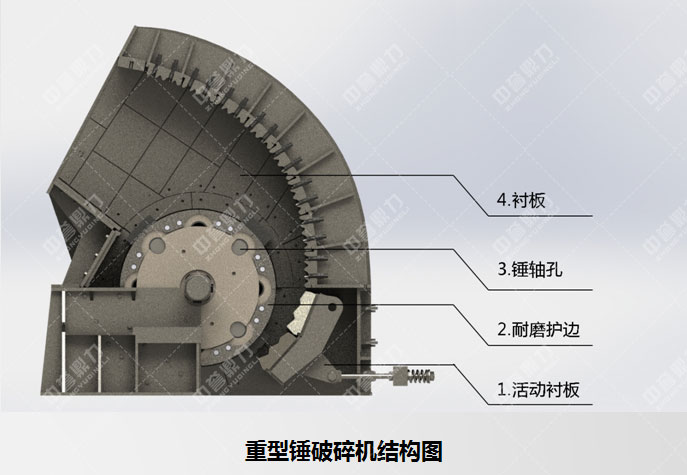

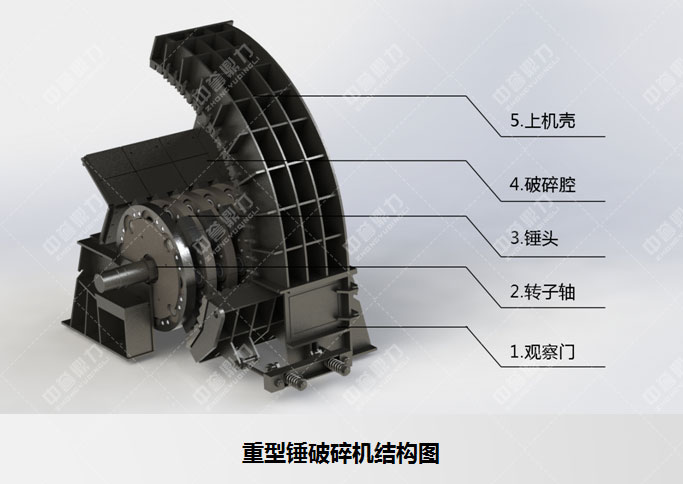

锤式破碎机结构图

性能特点

1、时产量50-3000吨型号齐

2、无篦条设计，出料粒度可调

3、一破成型，减少能耗约35%

4、粒型符合家建筑砂石

5、荣获三项家



产粉量的高低和物料停留在破碎腔内的时间长短和摩擦次数有直接关系，停留时间越长，物料被击打和反击次数增加，物料与物料之间的摩擦次数增加，物料与机腔之间的摩擦也在增加，那么就会导致产粉量的增加。

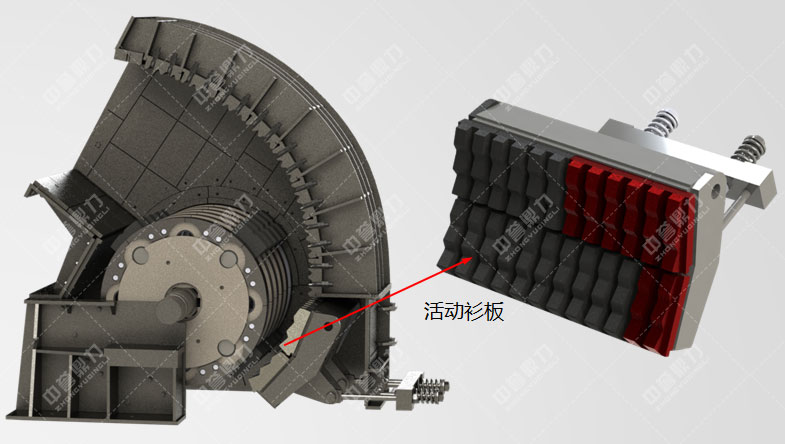

我们的解决方案是，先破碎腔上下贯通，不设置阻挡物料下行的结构，而是利用我设计的三个反击破碎区，来对物料进行破碎和整形，个反击区是物料进入破碎腔后经过锤头击打后反弹到反击板上，个反击区的反击花纹是波浪下行式，它的反击轨迹是转子的两路锤头之间，好处是锤头对物料起破碎作用，反击区起到对物料进行整形，从而通过反击轨迹到两路锤头之间加大了破碎率，反击区是反击板的花纹我们采用菱形反击，他的运动轨迹是锤头的下方，加快了物料下行的速度，缩短了物料在机腔内的停留时间，同时也对物料进行了反击整形，第三反击区我们采用倒三角反击，自流，可调间距的反击机构，倒三角起到机腔内的后一次反击整形作用，自流设计是我们在反击板上留出空隙，让小的物料不再反击，而是直接流出，这样小的物料不再反击破碎，大大了产粉率，可调式间距结构，是调节第三反击区与锤头之间的距离，距离越大，出料粒度会越大，产粉量越小。
