旋回式破碎机用着怎么样?旋回破碎机的结构示意图

来源:新乡鼎力机械 发布时间:2021-02-24
摘要:旋回式破碎机结构主要由回转辊、悬挂装置、保险装置、调整机构、涨紧装置、转动装置及机架 构成,其粉碎腔由不变凹面粉碎板和粉碎回转辊构成,物料的粉碎是经历回转辊的偏心运转 来满足的,其粉碎腔啮角拥有静态和

旋回式破碎机结构主要由回转辊、悬挂装置、保险装置、调整机构、涨紧装置、转动装置及机架 构成,其粉碎腔由不变凹面粉碎板和粉碎回转辊构成,物料的粉碎是经历回转辊的偏心运转 来满足的,其粉碎腔啮角拥有静态和信息改变功能。

旋回式破碎机的工作机构是粉碎锥和不变锥(中部机架),中部机架的内表观镶有三行平行的锰钢衬板,下面的一行衬板支承在机架下端凸出部分上,而上面一行则插入中部机架顶部的凸边中,这样,就能承受矿石破碎时因为摩擦而出现的向上的推力和粉碎力的垂直分力,中部机架与衬板间用锌合金(或水泥)浇铸。

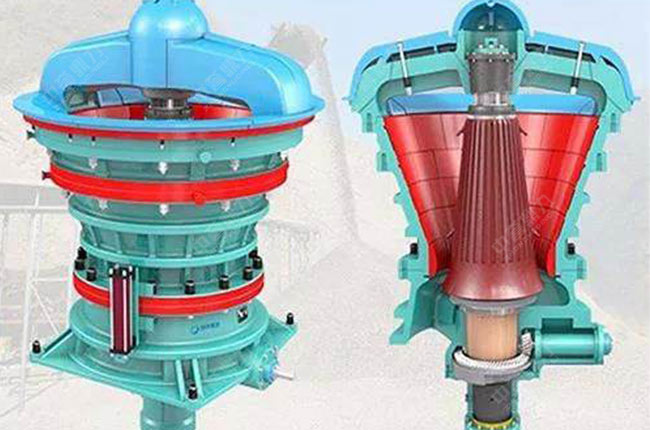

旋回式破碎机结构示意图:

粉碎锥的外表观套有三块环状锰钢衬板,为了使衬板与锥体紧密接触,在两者间浇注锌合金,并在衬板上端用螺帽压紧,在螺帽上端装以锁紧板,以免螺帽松动。

粉碎机粉碎锥的安装 :

旋回式破碎机粉碎锥装在主轴上,主轴的上端是经历锥形螺帽、锥形压套、衬套和支撑环悬挂在横梁上,为了免除锥形螺帽松动,其上还设有楔形键,衬套的锥形端支承在支撑环上,而其侧面则支承在内表观为锥形的衬套上,粉碎机运转时,因为衬套的下端与锥形衬套的内表观部是圆锥面,故能保障衬套沿支撑环和锥形套上滚动,从而满足了粉碎锥旋摆运动的规范,主轴的下端插入偏心轴套的偏心孔中,该孔对粉碎机轴线成偏心,偏心轴套旋转时粉碎锥的轴就以横梁上的不变悬点为锥顶做圆锥面运动,从而出现粉碎作用。

1、在安装前清点配件的数目,测试与清理各个配件加工表观与螺纹在装卸搬运中所导致的损伤,并排除在包装时涂在加工表观上的守护涂料和在搬运中落上的尘土及脏物等。

2、安装时要在不变接触表观上涂以干油,在活动表观涂以稀油。
