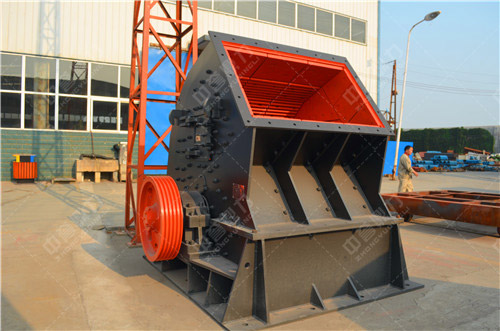

400x600锤式破碎机安装
【应用范围】:用于水泥、化工、电力、冶金等工业部门中,主要用来破碎石灰石、炉渣、焦碳、煤等中等硬度的物料。
【产品介绍】:由箱体、转子、锤头、反击衬板、筛板等组成。该设备可根据用户要求调整蓖条间隙,改变出料粒度,以满足不同用户的不同需求。欢迎选购。
400x600锤式破碎机是以冲击形式破碎物料的一种设备,分单转子和双转子两种形式。是直接将大粒度为600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎机。400x600锤式破碎机适用于在水泥、化工、电力、冶金等工业部门破碎中等硬度的物料,如石灰石、炉渣、焦碳、煤等物料的中碎和细碎作业。
400x600锤式破碎机主要工作部件为带有锤子的转子。转子由主轴、圆盘、销轴和锤子组成。转子是400x600锤式破碎机的"心脏",也是400x600锤式破碎机验收为严格的零件,在工作中起着的作用。
电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。
在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级,留在筛板。400x600锤式破碎机改进了调整装置,操作更便捷。
锤破的两腔破碎,在粗中碎作业时,可以简化工艺流程:三腔破碎,在细碎,细碎作业中表现。
1.机架:安装前,须仔细检查所有接触面是否正确。机架的水平和垂直调整,应以轴承为基准面,横向水平轴上测量,一般公差在每米0.15mm。纵向水平公差一般每米为0.5mm。
2.锤头:安装400x600锤式破碎机的锤头时,应进行称量,称后沿径向均衡对称安装。对称两排锤头的排列以中间重,向两侧递减的方式进行级配。
3.转子:400x600锤式破碎机主轴上装好部件后,开口销不完掰开,对转子进行静力平衡检查,静力后再进行试验。达到动平衡后,在安装在下机架上,用螺旋固定好轴承座上盖,并拧紧螺母。
4.上机架:先,把上机架内的衬板安装好。然后,再把侧板和折转板安装在上面。调整好位置后,用螺栓螺母固定。
5.下机架。400x600锤式破碎机下机架要借助钢楔在基础上进行调整,安装的基面要求平直,地脚螺栓应反复紧固。另外,下机架与基础面连接处不得漏灰。
6.篦条及偏心轮:安装篦条及偏心轮时,需要用手转动转子3-5周,看下是否有与锤头发生干涉或间隙不合理的地方,检查合格后拧紧螺母,要求对称拧紧。调整篦条筛内表面与锤头顶端的间隙,用于转动偏心销轴,调至间隙为10-13mm,这样可以控制400x600锤式破碎机产品粒度的均匀性。
