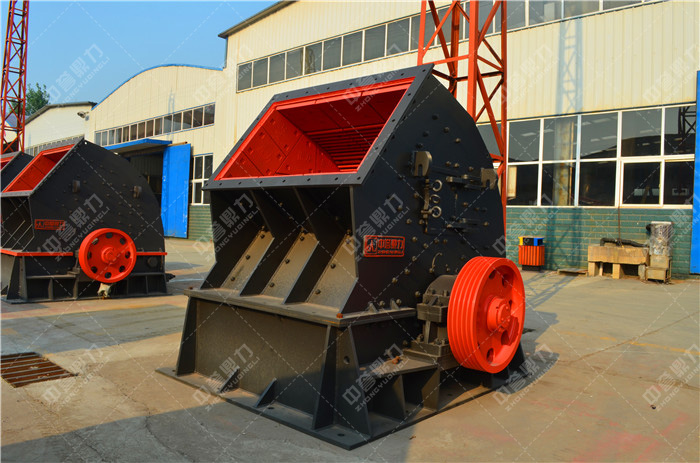

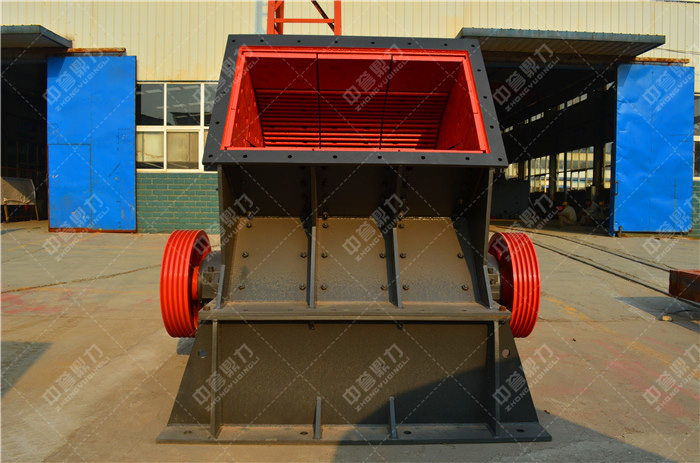

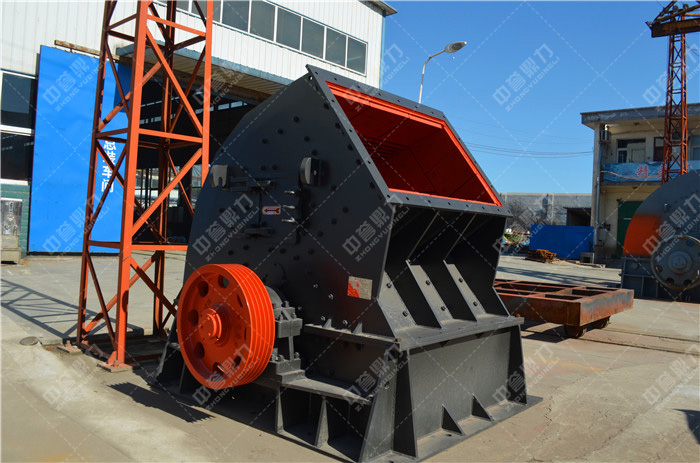

pcz单段锤式破碎机可以将大进料600-1900mm抗压强度低于200Mpa以下的中硬物料,一次破碎成40-25mm以下的成品料。可以用于水泥、化工、建材等行业的中硬、脆性、含水分、泥量小的物料,如石灰石、白云石等。该系列锤式破碎机具有结构简单、破碎比大、生产能力大、能耗低、所占空间小等特点。可将两段或三段破碎合为一次完成,简化破碎流程,减少设备投资。
大块物料进入破碎腔内,堆放在机内特设的中间托架上,锤头在中间托架的间隙中运行,将大块物料连续击碎而坠落,坠落的小块经高速运转的锤头进一步打击而细碎,后经弧形篦板均整合格后卸出。
1.增大进料粒度,以一段破碎代替多段破碎。单段锤式破碎机用于破碎石灰石等脆性物料。矿山来的物料直接进入单段锤式破碎机。
2.提高它对原料的适应性。单段锤式破碎机一般用于破碎脆性矿石,如石灰石、泥性粉砂岩、石膏和煤,也适合破碎石灰和粘土性混和料,适应性强。
3.提高破碎效率,能耗和金属消耗量。该机具有锤式破碎机和反击式破碎机的结构特点,并吸取了这两设备的优点。
4.过铁保护装置工作安。该机采用的保险门装置了该机的安。
5.便于维护。该机结构便于锤轴抽取,人员进出方便。

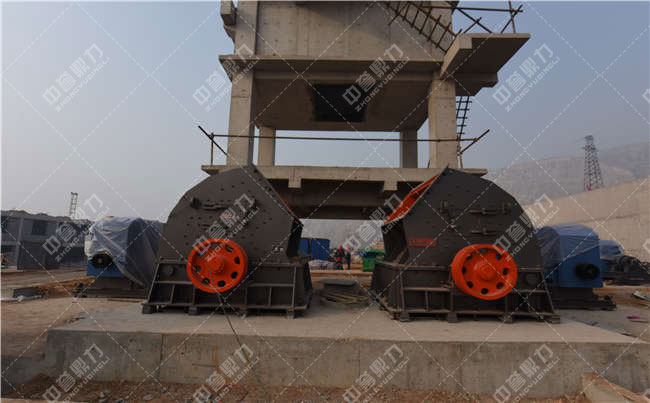

按照制造厂提供的安装布置图结合上料、排料等具体情况另行设计设备安装布置图,土建进行破碎机基础设计。破碎机的安装应在钢筋混凝土基础与固定后进行。安装方法如下:
1、安装时,先检查基础上的各项留孔位置、安装高程是否与安装布置图相符,检查相符后将破碎机和电动机分别吊装与基础上,对准基础上预先拉好的线,在座底用契形垫板初调到符合安装的技术要求,并拧紧地脚螺母,接着进行基础的次浇灌工作。
2、待次浇灌的混凝土基础干固后,再精调破碎机,使之符合安装的技术要求的第1、2条,并拧紧破碎机的地脚螺母,然后精调电动机,使之符合安装的技术要求的第3、4条,并拧紧电动机的地脚螺母。
3、部安装完毕后,用手转动飞轮,主轴须转动灵活,轻便自如。如遇卡死,不需重新调整,至达到要求为止。
破碎机安装完毕后,经手动盘车,确认无卡住现象后才能试车。试车应进行2~4h的空载试车和5~6h的负载试车。
1、空载试车
空载试车在不给料的情况下进行,须达到如下要求:
(1)电气联锁系统试车,按启动程序,气启动和停车都符合电气连锁系统的设计要求。
(2)所有经固件都应紧固,无松动迹象。
(3)飞轮运转平稳。
(4)轴承温升不过30℃。
(5)轴承润滑正常,无漏油现象。
2、负载试车
负载试车应在空载试车合格后进行,除应符合空载试车要求外,还须达到如下要求:
1、不应出的震动和异常的响声,如出现,须立即停车,查明原因,故障,重新试车。
2、给料位置正确,排料正常,产品粒度和产量均符合要求。
(一)锤击式破碎机的维护与保养
1、锤击式破碎机 运转60h之后,应对各轴承加添润滑脂(1号钙钠基润滑脂)一次。
2、定期检查各紧固件是否牢固。
3、定期检查各受磨零件的磨损情况。
4、更换环锤时,先打开活动盖板,取出反击板,取掉上机壳两侧的小盖,然后用手转动飞轮,将锤销对准上机壳两侧的小孔,取出锤销上海的插销(取插销时,注意不让飞轮偏转),后取出锤销,进行环锤的更换。
环锤的安装(更换)应达到如下要求:
(1)对称排的环锤重量不过0.1kg。
(2)部排的环锤重量应沿同一方向递增。
5、更换筛板时,先打开活动盖板,取出反击板、活动板及压紧筛板的压板,然后取出筛板,进行更换,
6、轴承内的润滑油,每隔3~6个月更换一次。加油量约为轴承内部空间2/3。
(二)锤击式破碎机的检修
1、振动发生原因:
a、破碎机与电动机安装不同轴
b、转子不平衡c、进料块度多大
d、轴承座与地脚螺母松动处理方法:
a、校正和调整,使之达到安装的技术要求
b、重新安装环锤,达到安装技术要求
c、控制进料块度
d、仔细检查,及时拧紧
2、产量减少发生原因:
a、转子与筛板之间的间隙过大
b、环锤磨损处理方法:
a、调节间隙,满足要求
b、修复或刚换环锤
3、机内出现不正常的响声发生原因:
a、不能破碎的物料或金属进入破碎腔
b、内部零件松动
c、内部零件断裂
d、转子与筛板碰撞处理方法:
a、清理破碎腔
b、仔细检查,及时拧紧
c、仔细检查,更换断裂件
d、调节转子与筛板之间的间隙
4、轴承温升过高发生原因:
a、润滑油不足
b、润滑油脏污
c、轴承损坏处理方法:
a、加油
b、换油
c、更换轴承.
