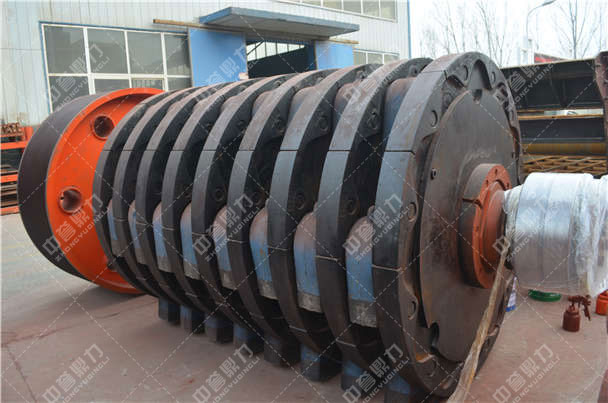

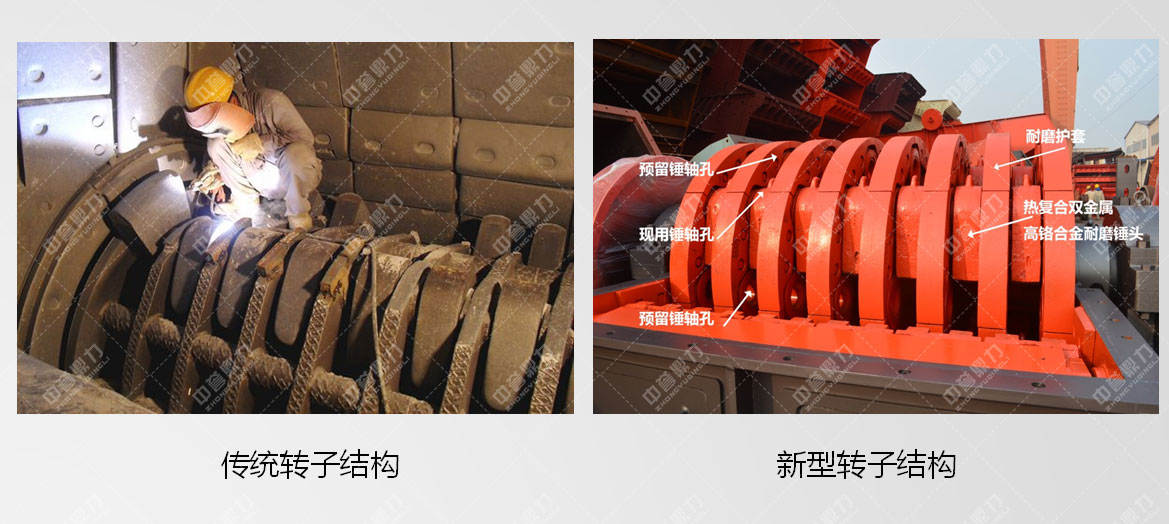

中誉鼎力重锤式破碎机转子与传统转子对比

转子的设计理念是：

1.提高转子使用寿命

2.转子维护次数

3.提高更换磨损件效率

4.提高大轴抗击打强度

5.杜转子盘松动





一、护套

转子盘上我们采用(ZGMn17Cr2)的材嘱护套,杜了传统转子盘上铺焊焊条，传统转子每天都的维护铺焊，费工费时，铺焊产生的热量使盘体内应力增加，了盘体寿命。护套固定方式是采用卡簧销轴，更换方便，达到快速维修。从而劳动强度，增加开机时间。

二、锤轴孔

先我们采用(42CrMoAl)的材质制作合金套，材质通过调质处理，调质后具有较强的韧性，强度和性，通过200T的压力机，将合金套过盈镶嵌入锤孔内，合金套在使用中不松动，增加了锤孔寿命，比传统不镶嵌合金套的锤轴孔的寿命提高了5到8倍。

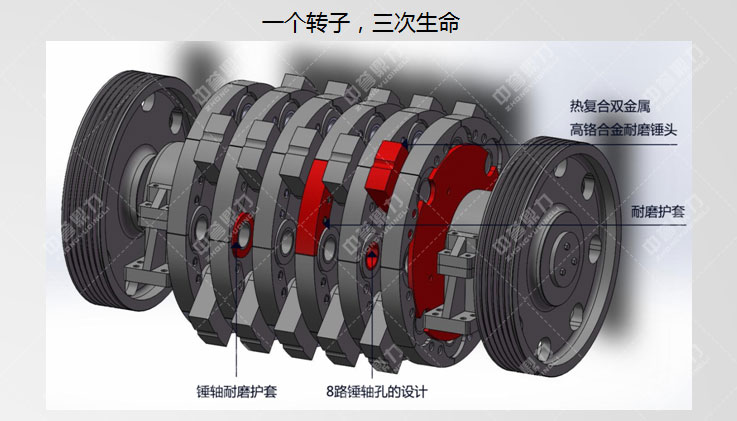

三、8路锤轴孔的设计

我们的转子设计了8路锤轴孔，用4路锤孔，预留4路锤孔。这样以来我们的转子从一个转子变成两个转子。

传统转子因为无法解决转子盘松动问题，只能利用4路锤孔来固定转子盘，而无法实现8路锤孔。

我们通过主轴，从圆轴改变成方轴，通过两端的斜键来固定转子盘。杜了转子盘的松动，从而实现了8路锤孔设计。

四、 锤轴

锤轴我们采用粗车，调质渗碳，然后再精车的制作工艺，来锤轴的强度，韧性和度。

五、锤头

我们采用热复合双金属高铬合金锤头，此材质内技术先。破碎石灰石可达80—120万吨。

六、主轴

我们采用方形来固定转子盘不松动，主轴我们采用(42CrMo)的材质进行粗车，然后调质处理，增加主轴的强度和韧性，接着精车，后在龙门镗铣床上铣出与锤盘接触的方形配合面。比传统转子的使用寿命提高了5倍。
