详解重锤式破碎机的结构组成

详解重锤式破碎机的结构组成

1、锤头的设计与计算

锤头是主要的工作部件，重锤式破碎机的设计主要是设计中锤头，其形状如图3-1所示，并进行相应的计算。

锤头材料的选择是一个关键问题。材料的选择取决于工作条件和工作部件的要求。因为打破保密破碎中等硬度的材料如石灰石。一般用高碳钢锻造或铸造，高锰钢铸件也是可用的。为了提高性，高锰低合金钢，以及作品的表面涂上一层硬质合金，高铬铸铁，其性优于高锰钢锤头大几倍。关于材料的选择问题，在专题部分：提高锤头的性研究，具有的交易。不详细介绍了。总之锤头材料的选择，不仅关系到锤头的使用寿命、机器的生产能力、生产效率，还涉及到经济的方方面面。

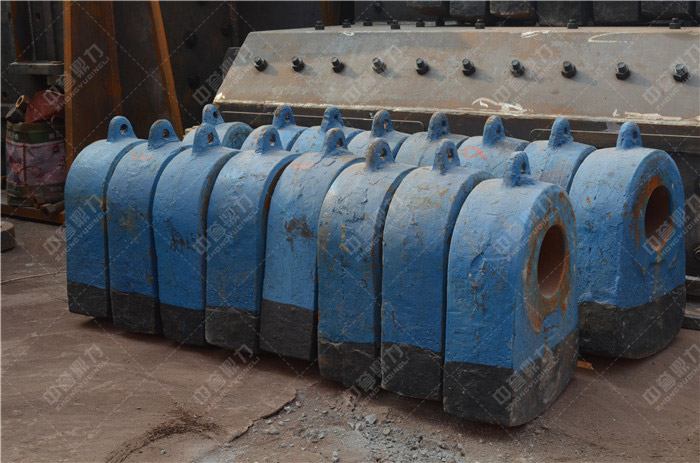

重锤式破碎机锤头实拍

2、圆盘的结构设计与计算

根据设计要求，各销轴制砂机生产厂家需要有八个锤子。盘用于悬挂锤头，总共应该有九盘，双方的共同特点是：侧设置锁紧螺母，用一个肩膀的另一端。用于GB - 812-85螺母，所以每盘均匀分布6圆洞，可通过六个销轴，用来挂锤，锤和庭院板连接，除了切削轴与衬套之间的间隙分离，为了保护光盘的一面，减少或避免后刀面磨损的磁盘大小。在转子的直径，转子的直径的大小对盘的尺寸设计的基础。因为，这种类型的破碎机，它的光照模型可以知道，转子的直径800毫米，所以磁盘的值的大小有的范围。不妨做560毫米，圆形孔沿径向距离也是基于负载的能力和实力的轴承，尽可能圆形;孔的大小和锤孔的大小可以大致相等。

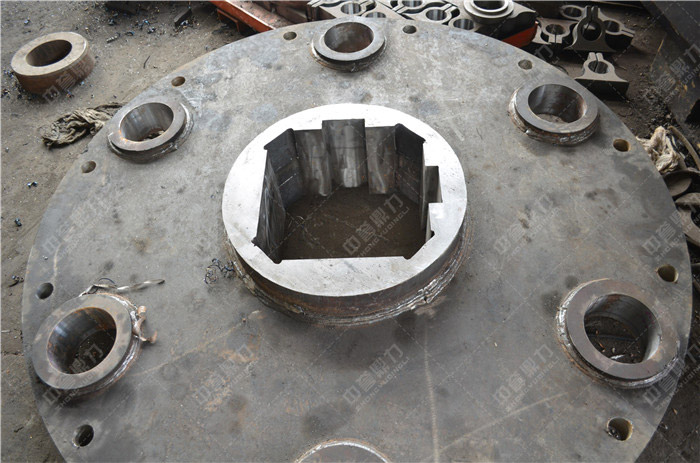

重锤式破碎机锤盘实拍

盘通过键连接到主轴，并随着主轴高速旋转，所以须在结构的重要途径，其厚度也满足强度要求，工作条件，不宜过大。间盘由主轴套筒分离(它的作用是，在高速旋转，磁盘，平滑运动和轴向定位)。

　　3、轴的材料选择：

        主轴材料是碳钢和合金钢。大多数轧制圆钢和钢轴锻件。别人用圆钢直接。比低合金钢、碳钢的应力集中敏感性较低，同时也可以用热处理和化学热处理方法以提高性和抗疲劳性。制造碳钢轴尤其普遍。常用的是45 #钢。

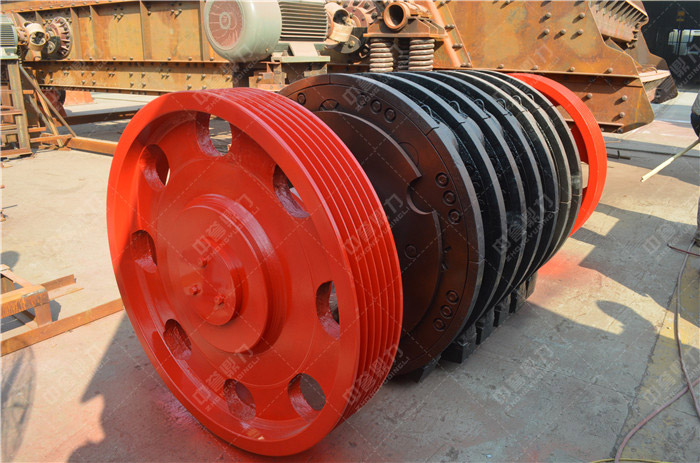

重锤式破碎机主轴实拍

4、轴的估计，小直径和长度：

在安装和拆卸方案轴的形状一般是的轴类零件，由于主轴，安装顺序是：安装在转子部分的中间，然后放在箱体上，再安装轴承端盖，然后将轴承、轴承座。终于结束分别是皮带轮和飞轮。

轴径和轴段的直径需要在轴上的载荷的大小有关。在初步其直径的同时，也不知道反应点，往往不能弯矩的大小和分布，因此不能根据轴特定的载荷和应力来主轴的直径。但是，在结构设计上，往往能够找出主轴扭矩。因此，根据转矩初步估计轴的轴径，寻找小直径在这个时候。然后，根据与主轴的装配方案和定位要求，从哪一个的DI的大小直径的轴部。此外，还有一个要求，配合轴段，应该做的与直径球磨机价格，如轴承轴段的安装，安装轴的部分件，应采取相应的协调的直径和公差。

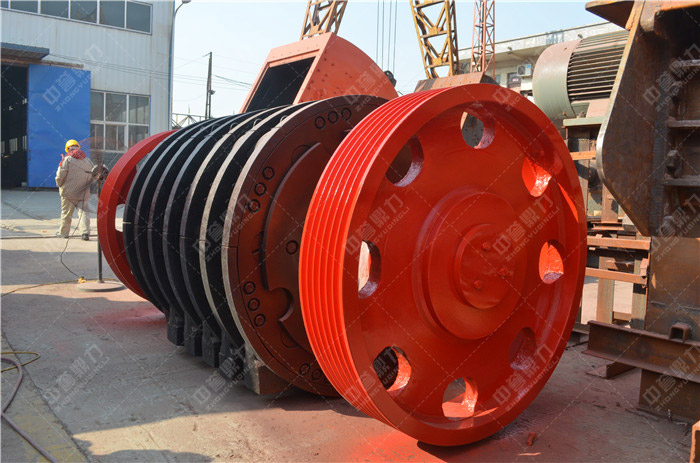

重锤式破碎机主轴实拍图

主轴的各段的长度，尽可能使其结构紧凑，同时还要，转子以及带轮、飞轮、轴承所需要的装配和调整的空间，也就是说，所的轴的各段长度，须考虑到各零件与主轴配合部分的轴向尺寸和相邻零件间要的间隙。前面已经通过设计计算，得到转子、飞轮、带轮的大体尺寸，所以轴的长度也可大致了。



5、结构设计的合理性检验

对于轴的结构须满足：

⑴.主轴和安装在主轴上的零件要有准确的工作位置;河南红星紧跟时代潮流，开拓进取，不断研究开发新技术产品包括：洗沙机，煤炭粉碎机，圆振动筛，磁选设备，球磨机价格等系列设备。这些产品已广泛应用于矿产，建材，冶

⑵.轴上的零件便于安装和拆卸、调整。

⑶.轴应有良好的制造工艺性。

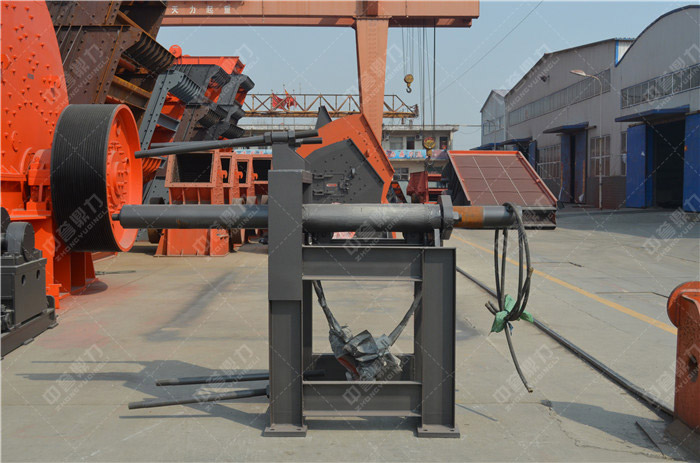

重锤式破碎机主轴抽轴器
