振动筛分机械主要分类及工作原理

根据筛分机械的结构及工作原理大致有以下几类：

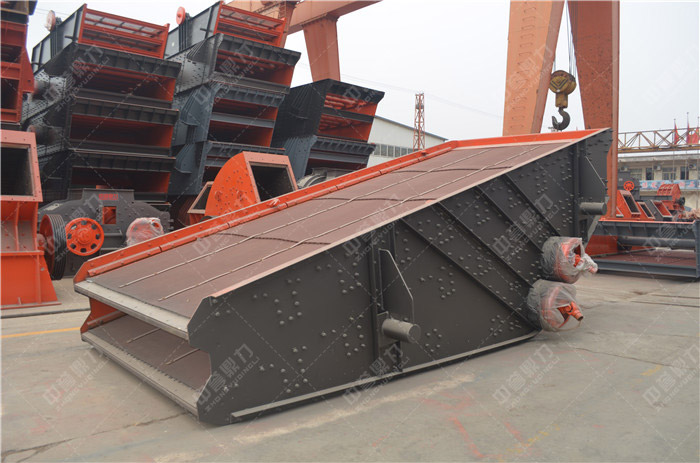

(1)固定筛

工作部分固定不动，靠物料沿工作面滑动而使物料得到筛分。固定格筛是在选矿厂应用较多的一种，一般用于粗碎或中碎之前的预先筛分。它结构简单，制造方便。不耗动力、可以直接把矿石卸到筛面上。主要缺点是生产率低、筛分效率低，一般只有 50~60% 。

(2)滚轴筛

工作面是由横向排列的一根根滚动轴构成的，轴上有盘子，细粒物料就从滚轴或盘子间的缝隙通过。大块物料由滚轴带动向一端移动并从末端排出。选矿厂一般很少用这种筛子。

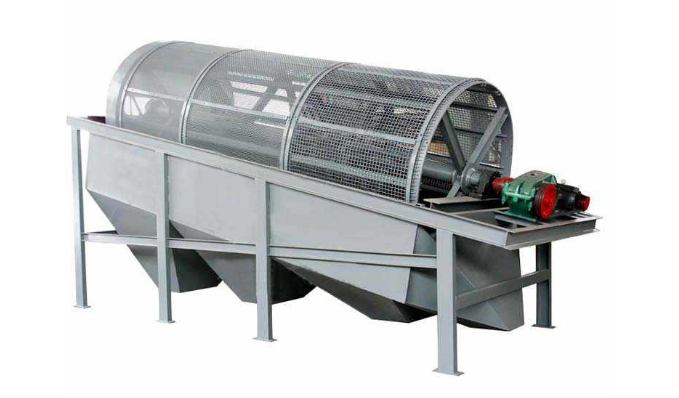

(3)圆筒筛
工作部分为圆筒形，整个筛子绕筒体轴线回转，轴线在一般情况下装成不大的倾角。物料从圆筒的一端给入，细级别物料从筒形工作表面的筛孔通过，粗粒物料从圆筒的另一端排出。

圆筒筛的转速很低、工作平稳、动力平衡好。但是其筛孔易堵塞、筛分效率低，工作面积小，生产率低。选矿厂很少用它来作筛分设备。

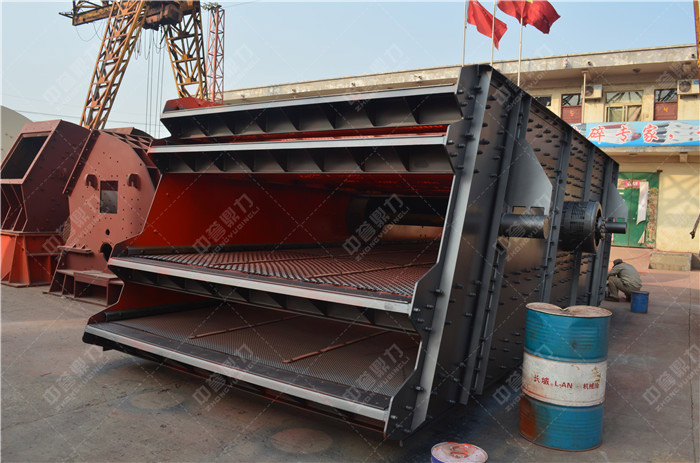

(4)平面运动筛
机体是一个平面内摆动或振动。按其平面运动轨迹又分为直线运动、圆周运动、椭圆运动和复杂运动。摇动筛和振动筛属于这一类。

摇动筛是以曲柄连杆机构作为传动部件。电动机通过皮带和皮带轮带动偏心轴回转，借连杆使机体沿着方向作往复运动。机体运动方向垂直于支杆或悬杆线，由于机体的摆动运动，使筛面上的物料以的速度向排料端移动，物料同时得到筛分。

摇动筛与上述几种筛子相比，其生产率和筛分效率都比较高。其缺点是动力平衡差。现在选矿厂很少用它，而被结构更合理的振动筛取代。

在选矿厂应用多，按其传动机构的不同，又可以分为以下几种：偏心振动筛、惯性振动筛、自定振动筛、共振筛。
