对辊式碎石机结构组成及出料粒度调整方法介绍

对辊式碎石机简称对辊破，是比较传统的碎石机械，对辊式碎石机构造简单，过分粉碎现象少，辊面上的齿形、尺寸、排列可随岩石特性而变化，可对中硬和软岩石进行中、细破碎，如硫酸厂中通频繁使用对辊式碎石机对硫铁岩石进行一次破碎，使直径符合20~30毫米，再进入对辊式碎石机进行次破碎，使岩石直径符合5毫米以下，符合沸腾炉的要求。

对辊式碎石机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中整型破碎各种高、中等莫氏硬度的岩石和石料之用，尤其开工中筑材料工业中生产瓜米石和绿豆砂等机械，有较通常碎石机器更优良的成效，使用过程当中，磨损件磨损是用户比较在意的问题，主要工作零件是破碎辊，运行中破碎辊承载着提高的压力，由于破碎岩石不定，工作一段时间后破碎辊简单出现不同程度的磨损和侵蚀，对于以上问题，出售商的生产线设计是在易损零件表面堆焊硬质合金，从而符合、抗高温、耐侵蚀的成效，可以提高破碎辊的使用时间，并减少检验维修成本。

对辊式碎石机将破碎岩石经喂料口落入两辊子之间，进行挤压破碎，成品岩石自然落下，遇有过硬或不可破碎物时，辊子可凭液压缸或弹簧的影响无需人工退让，使辊子空间添加，过硬或不可破碎物落下，从而保护机器不受破损，相向运行的两辊子有须的空间，变化空间，才能调整机械较大排料粒度，双辊碎石机是凭借一对相向运行的圆辊，四辊碎石机则是凭借两对相向运行的圆辊进行破碎工作。

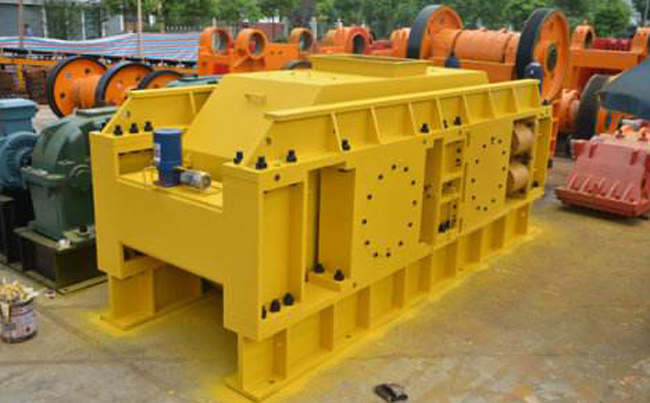

该系列对辊式碎石机主要由辊轮、辊轮支撑轴承、压紧和调整系统和驱动系统等部分构成，出料粒度的调整：两辊轮之间装有楔形或垫片调整系统，楔形系统的顶端装有调整螺丝，当调整螺丝将楔块向上拉起时，楔块将活动辊轮顶离不变轮，即两辊轮空间变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的影响下两轮空间变小，出料粒度变小，垫片系统是通过增减垫片的数目或厚薄来调整出料粒度大小的，当添加垫片时两辊轮空间变大，当减少垫片时两辊轮空间变小，出料粒度变小，驱动机构是由两个电机，通过三角皮带驱动到槽轮上拖动辊轮，根据相对方向运动运行，在破碎岩石时，岩石从口径通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

为了安，对辊式碎石机驱动部分应根据实际情景自行安装安罩。
