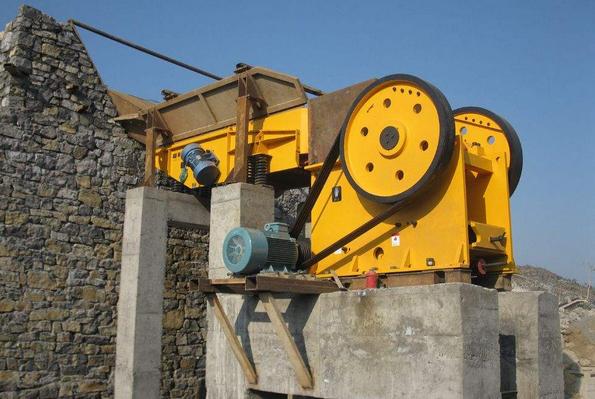

鄂式破碎机活动颚内孔磨损是较为常见的损坏形式,通过多年的实践经验,我们总结出以下两种修复方法。
1)内孔补焊法
该法适用于铸钢制造的活动颚,用手工电弧焊在磨损的内孔表面均匀堆焊一层,再按配合公差的要求重新扩孔加工,以达到和轴承外径合理配合的目的。这种方法对内孔的施焊层较薄,而活动颚壁厚较大,因此堆焊时一般不会产生变形,对焊接工艺也没有的要求,但在加工内孔时应控制好内孔线与活动颚两个端面的垂直度,以活动颚与其它零部件的配合关系和配合精度。
2)内孔镶套法
镶套法的装配示意见图1,实施中:①镗大活动颚磨损的内孔,直径为D1;②加工2个轴承外套,外径与D1紧配合,内孔与滚动轴承的外径配合,配合精度与公差按原图纸设计要求加工;③轴承外套镶于活动颚内孔,并在外套与活动颚内孔之间安装6个稳钉。主要控制尺寸可参考以下因素:
活动颚材料:铸钢b≥0.12D
铸铁b≥0.18D
轴承外套材料:钢套a=(0.30~0.35)S;
铸铁a=(0.50~0.60)S;
稳钉直径:d=(0.8~1.0)a。
其中:b———活动颚壁厚;
D———活动颚原始内孔直径;
a———轴承外套壁厚;
S———轴承外座圈厚度。
采用内孔镶套的方法修复活动颚,不受活动颚材质限制,所以适用于焊接性能差的活动颚材料。修复后,若再次出现内孔磨损时,可以采用更换轴承外套的办法进行修复,大大减化了修理工艺。
由于易损件材质不同和使用期限不同,因此,贮备量也就不可能一样,关于易损件使用期限和贮备量请见下表2。
颚式破碎机易损件一般使用期限 表2
易磨损零件名称
|
材料
|
一般使用期限(月)
|
低贮备量
|
动颚衬板
|
锰钢
|
4
|
2套
|
固定颚衬板
|
锰钢
|
4
|
2套
|
后推力板
|
铸铁
|
2
|
4件
|
前推力板
|
铸铁
|
4
|
2件
|
肘板
|
碳钢
|
10
|
2套
|
主轴承衬瓦
|
浇注的巴氏合金
|
24
|
1套
|
偏心轴承衬瓦
|
浇注的巴氏合金
|
36
|
1套
|
动颚心轴轴承衬
|
青铜
|
12
|
1套
|
瓦弹簧
|
弹簧钢
|
6
|
2件
|
