随着家墙体材料产业政策法规的进一步实施，淘汰实心粘土砖，利用工业废渣、 页岩和煤矸石生产烧结空心砖，成为烧结砖生产企业的出路。与常规的粘土原料生产空心砖不同，原料破碎及工艺，成为能否生产空心砖的关键环节。此外，墙体材料行业“十一五”规划中要求以页岩、煤矸石为原料的烧结空心砖新建项目，年生产规模要大于3000万块(折标砖)，年产量提高后，对原料破碎设备及工艺的要求更高。

原料破碎设备及工艺的选择，主要依据三点：一是原料物理性能，二是产品纲，三是生产规模。在各种类型、各种规格的破碎设备中，如对辊机、三辊刨刀破碎机、笼型粉碎机、轮碾机、锤式破碎机、反击破碎机等，已经被原料条件各异、生产规模不同、以烧结普通砖为主的砖厂所广泛采用。应用效果的评价，仁者见仁，智者见智。在此环球破碎机网仅就锤式破碎机、反击破碎机在烧结砖厂的应用列出分析。

1 、锤式破碎机、反击破碎机一般破碎特性

锤式破碎机、反击破碎机两种破碎设备，是建材工业企业原料破碎工艺中应用较为广泛的设备， 主要针对脆性、中硬及含水率不大的原料如石灰石、煤矸石、煤、页岩、石膏等。

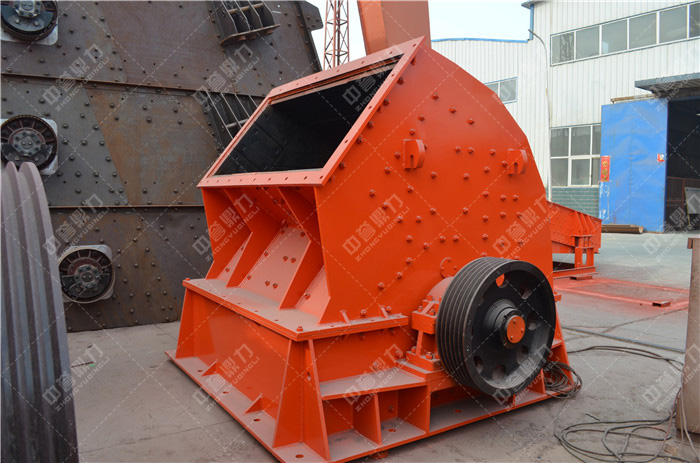

锤式破碎机由转子、锤头、篦板、衬板、箱体构成。锤头悬挂在转子锤架上，依靠转子高速回转，使得锤头高速运转，对进入破碎腔的原料产生冲击、研磨.实现原料破碎。出料粒度由卸料口筛板孔或篦板间隙控制，合格细粉料可直接获得或通过后续筛分工艺获得。

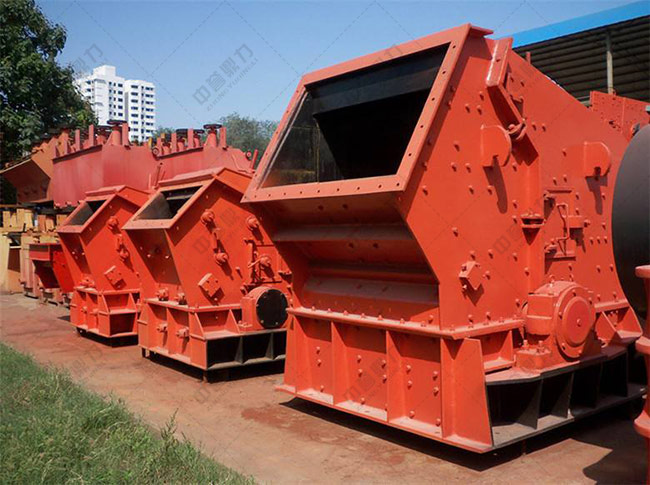

反击破碎机由转子、锤头、反击板、篦板、箱体等部件构成，锤头不像锤式破碎机那样自由地悬挂在转子锤架上，而是刚性地固定在转子上。物料进入破碎腔后，高速旋转的转子锤对物料产生冲击.物料抛向反击板弹回，再次被转子锤打击，形成多次打击，通过反击和相互撞击实现原料破碎。碎后混合料由卸料口及篦板间隙排出， 得到粗细比例的混合料。合格细粉料须经后续筛分工艺获得。

锤式破碎机、反击破碎机两种设备，都具有破碎比较高、破碎效率高、动力消耗较低等优点。主要缺点是回转件、锤头、反击板、衬板、篦板、筛板易磨损。当人料水分较低时，粉尘较高。锤式破碎机在生产应用中，当入料水分过技术要求时，由于筛板将破碎腔封闭， 易出现堵料，出现电动机负荷升高、产量下降等现象。

反击破碎机由于卸料口为半开敞式结构，允许人料含水率适当提高，此时不会像锤式破碎机那样频繁堵料，但筛分后筛上料(粗料) 比例有所提高，细粉料产量下降。因人料水分增加引起破碎产量的矛盾，被转移到后续的筛分工艺。

2 、锤式破碎机、反击破碎机的影响因素

锤式破碎机、反击破碎机用于烧结砖页岩、煤矸石破碎工艺， 对破碎效率有影响的因素如下。

，物料物理性能的影响。锤式破碎机、反击破碎机的破碎工作原理为高速冲击破碎为主。根据材料的物理特性，脆性、硬的物料其抗冲击强度比抗压强度低十多倍.因而此类物料采用锤式破碎机或反击破碎机时，正好利用了脆硬材料抗冲击能力较弱的特点，破碎效率大幅度提高。但当绵软物料如软页岩，或硬页岩夹杂表层软土同时进入破碎机时，冲击能量被吸收，冲击破碎效果。

，物料含水率较高时的不利影响。锤式破碎机、反击破碎机高速回转，使得物料运动速度加快，物料之间撞击，摩擦加剧，物料水分转变为水蒸气，使得细粉料粘附于篦板筛孔和衬板两侧，导致破碎空腔体积减小，筛孔通过尺寸变窄，破碎腔中形成缓冲垫层，造成冲击破碎作用，堵料、电动机负荷升高等现象，细粉料比例波动较大。

第三.金属件磨损的影响。锤式破碎机、反击破碎机的锤头、反击板、衬板、筛板、篦板等部件磨损较快。根据试验成果，锤式破碎机、反击破碎机的工作效率与转子锤线速度成正比.金属磨损程度与回转线速度的二次方成正比。当磨损得不到补偿或纠正时，锤头的回转直径减小，线速度。破碎工作效率下降。而磨损使得锤头与反击板、筛板、衬板之间问隙加大，是锤式破碎机碎机，锤头与筛板间隙大于10 mm后。粉料通过筛孔速度。破碎产量显著下降。反复冲击、打击次数减少，对破碎效率影响较大。

第四，人料粒度的影响。锤式破碎机、反击破碎机的破碎比较高，高可50。大块物料进入时，其吸收动能增加，破碎时问延长，粗料比例增加，破碎效率。在生产过程中。控制入料粒度，减小入料粒度。可以大幅度提高破碎设备工作效率。 当大块物料比例较高时。应考虑增加颚式破碎 。

第五。转速的影响。锤式破碎机、反击破碎机转子转速决定了锤的线速度。线速度越高，破碎效率越好，粉料越多。某些砖厂，900 x 900锤式破碎机转子转速为1200 r/min，1100 x 1100反击破碎机转子转速为960r/min，此时锤的线速度分别为56m/min和55 m/min。在生产实践中。破碎效率高，细粉料多。但此时要求转子及锤的动平衡要严格、。避免设备振动。在高转速条件下。轴承润滑措施要到位。

3 、锤式破碎机、反击破碎机在砖厂的应用

在贵州省。利用页岩制砖很普遍。随着改革开放政策的深入和农村乡镇人均收入的不断提高。建房成为头等大事，对烧结砖的需求急剧增加。加之烧结砖项目建设门槛较低，在人口相对集中的乡镇所在地，建成了很多规模不大。投资较小的小砖厂。这些砖厂大部分采

用页岩、煤矸石为主要原料。年生产规模600一 1000万块。 较为典型的工艺流程见图1 、 图2 。

回转筛一次码烧轮窑生产工艺流程

上述两种工艺流程。当人料水分低于10%.粉料颗粒小于3mm时，成型砖坯外观质量较好。 粉料破碎产量也较高。走访的80多家小砖厂。产品质量均能满足烧结普通砖质量指标～级砖要求。采用筛分环节的砖厂约有30家，采用反击破碎机的厂家较少。锤式破碎机碎机规格大多为 + 800以下，反击破碎机碎机规格为φ700以下。经分析，以下三种破碎筛分工艺具有的实用性。三种工艺平剖面布置示意见图3、图4、图5。

三、种使用的破碎筛分工艺

图3剖面所示工艺中。振动筛筛上料进入另一台规格较小的锤式破碎机， 原料破碎粒度合格后。直接进入工艺线。此类破碎工艺设置较少，有合理性，可以避免因粗料回料过多。造成台锤式破碎机工作负荷的升高。还有一些砖厂，针对筛上料，利用一台高速细碎对辊机加以破碎，然后直接进入生产工艺线，同样避免回料，提高了破碎产量。图4剖面所示工艺中。工艺紧凑，但安装高度较高，否则粉料仓容量较小，不能满足粉料储存及陈化。图5平面图所示工艺，既兼顾到混合料过筛后粉料进入粉料库，用于生产空心砖，又同时考虑到混合料细度，混合料再经一次高速细碎对辊机、搅拌机，用于生产砖，避免过筛、储存环节，破碎效率提高。

4 、锤式破碎机、反击破碎机在空心砖生产工艺中的应用

在贵州省，采用页岩为主要原料，按多孔砖、 空心砖、空心砌块的家生产空心砖的砖厂并不太多，主要产品规格见表1 。

家生产空心砖规格

在生产实践过程中，页岩空心砖微细裂纹也会影响外观质量。施工中灰缝饱满程度不均，装修中埋线、开槽、外挂空调、装暗盒、埋暗管等方面，仍有对材料性能不甚满意的地方。因此，贵阳地区页岩砖厂烧结生产安排中，对上述产品以销定产，市场需求并不旺盛。近，有指出：“现有烧结多孔砖和空心砖虽经多次修订，但是与我推广节能建筑的要求相比，仍然偏低。我烧结空心砖的产品质量、性能、档次与外相比还相差很远，如保温性能、孔结构、孔洞率、孔形尺寸、吸水率、尺寸偏差等，都亟待改进和提高。”

通过对砖厂现有空心砖生产工艺分析，若暂不考虑成型、自动化控制、焙烧装备等技术水平问题，则原料的精细加工，是提高烧结空心砖孔结构、孔洞率、孔形尺寸、尺寸偏差、吸水率等性能指标的重要、基本的条件。

以年产4000万块 (折标砖) 烧结页岩空心砖生产线为例，原料破碎采用锤式破碎机或反击破碎机、并经筛分、陈化，其工艺平面示意见图6 。

烧结页岩空心砖生产线原料破碎采用锤式破碎机或反击破碎机

在原料物理性能允许的条件下，可以采用锤式破碎机或反击破碎机对原料进行破碎，采用筛分控制混合料大粒径，采用陈化改变混合料基本性能。此时，混合料细度、颗粒级配、粉状料 比例、塑性指数、含水率、均匀性等重要性能得到很大提高，符合对原料的精细加工工艺。在此基础上，才能生产出小孔径、多孔数、高孔洞率、大规格、高品质的空心砖，才能满足和发挥空心砖保温隔热、轻质高强的优点.从根本上解决烧结空心砖品质不高的缺陷。
