反击式破碎机对析玄武岩、辉绿岩、花岗岩、河石等破碎过程中的应用

反击式破碎机的破碎过程

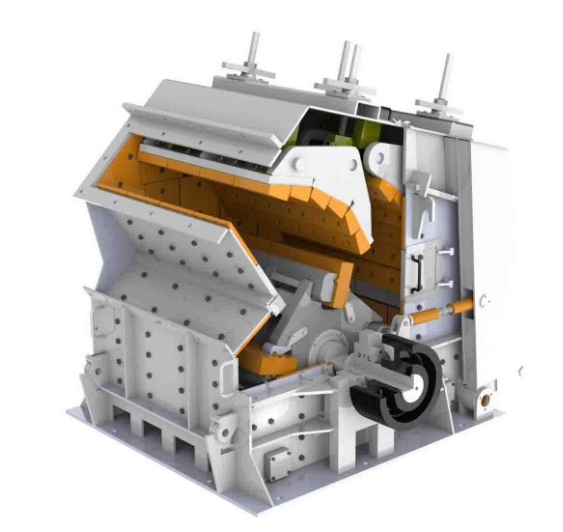

物料由给矿口通过链幕进人到反时针旋转的转子上，受到板锤的强烈冲击以很大的速度按切线方向飞向块反击板，与它冲撞破碎后，再返回转子方向，受到板锤的次冲击，一部分物料仍以高速飞向块反击板，另一部分物料(多为小块的)则飞向块反击板受到破碎，在此过程中，有的物料在破碎机中往返多次受到破碎，后达到粒度要求的物料从破碎机下方排出。

双转子反击式破碎机，根据转子的转动方向不同，有两转子同向转动和两转子异向转动两种。

两转子异向转动的反击式破碎机，由于两转子运动方向相反，故相当于两个平行配置的单转子反击式破碎机并联组成。两个转子分别与反击板构成独立的破碎腔，分腔破碎。这种破碎机生产能力高，能破碎较大的矿石，且两转子配在同一水平上，故可机器高度。可作为大型矿山的粗、中碎设备。

两转子同向转动的反击式破碎机，由于两转子运动方向相同，故相当于两个平行配置的单转子反击式破碎机串联使用。两个转子构成两个破碎腔，个转子相当于粗碎，个转子相当于细碎，即一台破碎机可同时作为粗碎及中、细碎设备使用。这种破碎机的破碎比大，生产能力高，但功耗较大。

随着近代机器制造业和科学技术的发展，以及适于高速重荷的滚珠轴承和材料的出现，为反击式破碎机进一步发展提供了物质基础。而反击式破碎机的选择性破碎和破碎比大等优点，使其发展速度和使用范围，在较短时间内迅速过了其他破碎机械。目前各主要工业都已发展和生产了各种类型的反击式破碎机。如美阿利斯·查尔默斯公司生产的01950 mm x 1828 mm双转子反击式破碎机，粗碎时，给矿粒度为1000 mm，排矿粒度为125 mm，生产能力达2000t/h，细碎时，可将给矿粒度为100--80 mm矿块破碎至3-0mm的产品，生产能力为350--400 t/h。据报道，德的AP7型"1700 mm x 3000 mm组合式反击式破碎机，可将块度为1524 mm的矿块，一次破碎成- 25 mm占90%的产品，生产能力为800--1250 t/h。目前，日本、英、法、俄罗斯等家也都在大力生产和使用反击式破碎机。

对于玄武岩、辉绿岩、花岗岩、河石属于高硬度和高硅含量材料的破碎，在实际操作中，他们更难以破碎和破碎成本较高。因此，这些材料的破碎过程中，应设计合理，同时考虑到投资成本和生产成本。

如果原料是玄武岩、花岗岩等，那么颚板、板锤、反击板的损失将会高，客户的生产成本远远大于石灰石生产成本。因此，破碎的设计过程，应按照复合破碎的原则，以减少件损失。而典型的复合结构是使用两个鄂式破碎机或者一个鄂式破碎机和一个圆锥式破碎机复合。如果客户对后的出料外形有更高的要求，我们可以再配置一个反击式破碎机(impact crusher)再成形，从而形成了一个三段破碎过程的配置。虽然这个三段破碎的项目，将不可避免地增加了投资成本，但从采石场的运作来看，通过这个三段破碎来破碎高硬度和高硅含量的石料所的生产成本是可观的。

对于上述的这些难以破碎的石料，也可以使用鄂式破碎机+反击式破碎机(impact crusher)的两段破碎组合。然而，这将不可避免地导致板锤的高损耗，板锤的使用寿命，并且石料的重工比例较高。这些都是制造商和顾客的值得注意的。

以下是典型的三种技术方案：

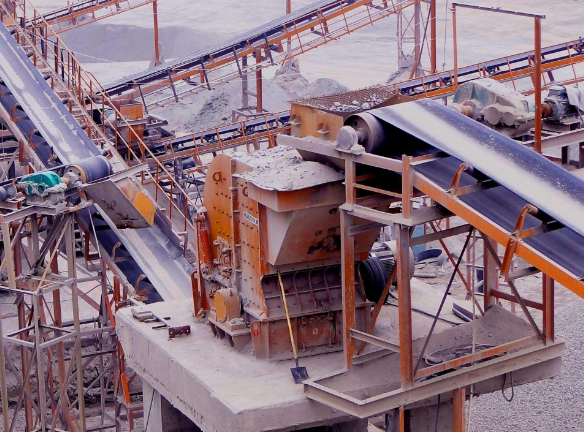

1：振动给料机+鄂式破碎机+反击式破碎机(impact crusher)+振动筛+交通系统+控制系统

2：振动给料机+鄂式破碎机+细型鄂式破碎机+反击式破碎机(impact crusher)(可选)+振动筛+交通系统+控制系统

3：振动给料机+鄂式破碎机+圆锥式破碎机+反击式破碎机(impact crusher)(可选)+振动筛+交通系统+控制系统

在许多采石场，用户对后的出料外形要求不高，用户更愿意使用鄂式破碎机，细型鄂式破碎机/圆锥式破碎机来建立生产线。由于鄂式破碎机和圆锥式破碎机同属复合破碎，损的部件都比较小，生产成本相对较低。然而，由于复合原理会导致石料的外形不是很好。可能会产生较严重的裂缝，这是建筑所不能接受。

而反击式破碎机(impact crusher)大的特点是有能力生产高品质外形的石材。有良好外形的石料能够增加建筑的受力性能。当然，冲击式破碎机磨损部件的成本比细型鄂式破碎机和圆锥式破碎机要高得多。因此，冲击式破碎机主要用于破碎在建筑域中使用的石料、如公路、铁路、机场、码头、高层建筑等，以提供高品质外形的石料。

反击式破碎机所需功率大小，与物料的性质、破碎比和生产能力等有关，而影响破碎比和生产能力的因素很多，诸如转子的转速，物料对板锤的深入深度，反击腔的形式以及喂料粒度等等。由于物料破碎过程情况复杂，目前在理论上尚无比较完善的计算式，通常是利用经验公式或根据实测的单位电耗来。

根据单位电耗反击式破碎机功率的公式如下;

N=EQ (千瓦) (1—75)

式中 E——破碎单位物料需要的电耗(千瓦·时/吨)。视破碎物料性质与破碎比而定。对于中等硬度石灰石：粗碎时E=0.5～1.2;细碎时E=1.2～2;

Q——破碎机的生产能力，t/h。

N——反击式破碎机轴功率，kW;

对于双转子反击式破碎机，转子的电机功率，应在上式计算的基础上增加15～20%。

我生产的反击式破碎机规格较少，生产能力也较低，在现代大型水泥厂中，往往不能满足要求，但在700t/d生产线的规模以下还是可以选用的，在表l—20中列出我生产的反击式破碎机的规格和性能。

一般破碎煤用的产MF系列的反击式破碎机，圆周速度v=50～60m/s左右。打击板的线速度越高，产品粒度越细，但单位产品能耗略有增加。破碎石灰石用的反击式破碎机，打击板线速度v=35～40m/s：对于双转子破碎机，转子一般v1=30～35m/s，二级转子v2=35～45m/s。
