工作原理:先,矿石由进料口给入,并沿筛板向下滑动,筛上矿石在落下过程中即被高速旋转转子上的硬质合金锤头所击碎,并以很高的速度沿切线方向飞向块反击板,使矿石继续受到破碎,反击板又将矿石击回再与转子后面甩出的其他矿石相互碰撞,因此在破碎腔中矿石受到反复冲击而被击碎。有些矿石在破碎腔破碎到粒度后,经过反击板和转子之间的空隙而排至破碎腔中,继续受到反复打击,直至粒度变小后才由破碎机底部排矿口排出。

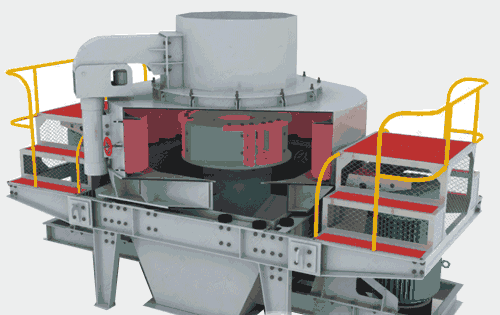

由上述可知,立式反击破碎机的工作是用冲击原理破碎矿石的,可由下面两个公式来表示:
矿石所得到的动能:E= 1/2MV2
矿石受到的冲击力:
F=M(V2-V1)/T
式中M——被破碎物料的质量,公斤;
V——转子的圆周线速度,米/秒;
V2——物料块被打击后的速度,米/秒;
V1——物料块被打击前的速度,米/秒;
T——作用时间,秒。
由上式可见,反击力与作用时间成反比,而和块矿所受的加速度成正比,物料块的动能是和转子运动速度的平方与物料的质量乘积成正比。

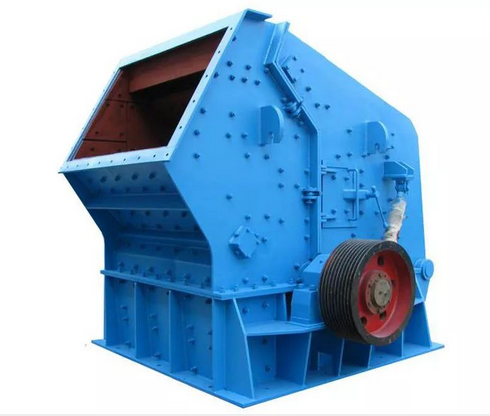

1.反击式破碎机振动量骤然增加
更换或装配反击式破碎机板锤时,转子未很好的平衡
重新安装板锤,转子进行平衡校正出料过大
由于衬板或板锤磨损过多,引起间隙过大
通过调整前后反击架间隙或更换衬板和板锤
2.反击式破碎机机器内部产生敲击声
不能破碎的物料进入机器内部
衬板紧固件松弛,板锤撞击在衬板上
板锤或其他零件断裂
停车后清理破碎腔
检查衬板的紧固情况及板锤与衬板之间间隙
更换断裂件。
3.反击式破碎机轴承温度过高
润滑脂过多或不足;
润滑脂脏污;
轴承损坏。
检查润滑脂是否适量;
清洗轴承后更换润滑脂;
更换轴承。
