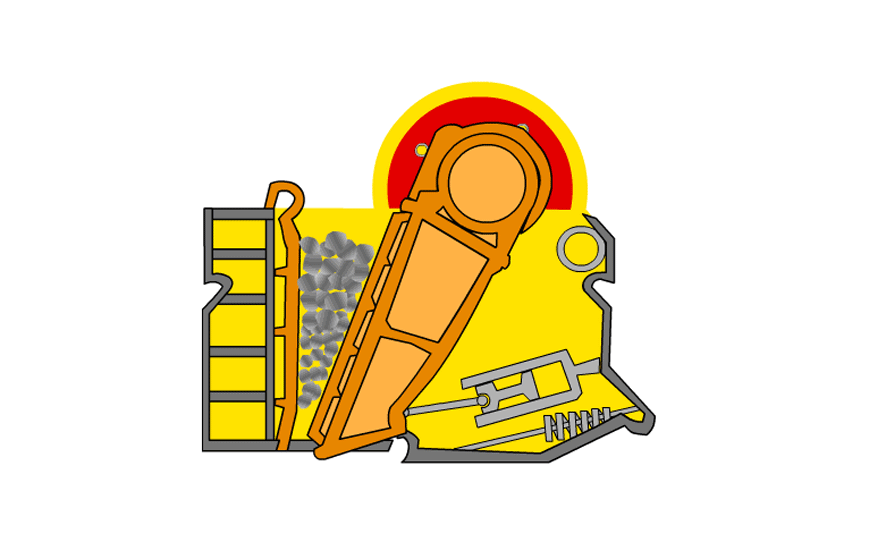

颚式破碎机的各个部件介绍

颚式破碎机的各个部件介绍

破碎机的偏心轴是带动连杆(或动颚)做上下运动的主要部件，且偏心轴工作时高速转动并承受较大的作用力(将动力传递给连杆或动颚体，以及破碎物料的反作用力)，因此大、中型破碎机的偏心轴通常用合金钢制造，小型破碎机可采用碳素钢制造。

偏心轴的两端直径相同，两端轴的线为同线，轴的两端通过轴承安装于机架，轴端分别装有飞轮和胶带轮(兼有飞轮的作用)。偏心轴的中部直径大，其线与两端轴的线不在一条直线上，两线之间偏移了的距离r(称为偏心距)，轴的中部偏心部分通过轴承连接悬挂连杆或动颚体使动颚板产生往复的运动。

破碎机的连杆的材质、形状、结构特点与动颚体的情况相似，主要用于大型简摆式颚破机，连杆通常采用铸钢制造。连杆做上下运动，为了减小其惯性力，应尽可能减轻连杆的质量，所以连杆下部的断面常制成工字形、十字形或箱形结构。1200mm×1500mm简摆型颚破机的连杆断面就是两个工字形的。连杆体有整体的和组合的，前者适合于中、小型破碎机，后者适用于大型破碎机。

破碎机的推力板与推力板支座

破碎机的推力板是连接连杆、动颚和机架的中间连接构件，起着传递动力(对于简摆型颚破机)及破碎反作用力的作用，推力板工作时承受压力的作用。

推力板还兼有安保险装置的作用，当颚破机的破碎腔中进入金属块等非破碎物时，为了保护偏心轴等重要工作部件的安，此时要求推力板因过载而先行断裂，从而使其他部件免遭破坏。因此对推力板的材质要求并不太高，其材质大多为铸铁材料。

当颚破机工作时，推力板的工作状态为具有角度的摆动，因此它与其他部件的连接方式采用活铰连接。

破碎机推力板的结构形式有铸成整体的，也有制成组合式的，按推力板的形状与结构的不同，主要有单体式、组合双体式及组合三体式等推力板类型，推力板的小断面尺寸是根据破碎机在负荷时，能自行断裂而设计的。

单体式推力板：整体为铸铁材质，过载时整体断裂，处理故障后更推力板破碎机即可重新工作。

组合双体式推力板：推力板为铸钢或合金钢材质，推力板的两部分使用螺栓或铆钉连接，过载时螺栓或铆钉被切断，将推力板两体重新连接后即可使用。

组合三体式推力板：推力板的两端为合金钢、中部为铸铁。推力板过载时，其中部断裂而两端完好，更换中部推力板后即可重新使用。

对于组合式推力板，其中的可重复使用部分的材质可以选用高锰钢等合金钢。

推力板的作用可概括为：传递动力或破碎反力;安保险装置作用;调节排料口尺寸(更换不同尺寸的推力板来调整排料口宽度)。
