处理能力:50-1000t/h;
进料粒度:≤1200mm;

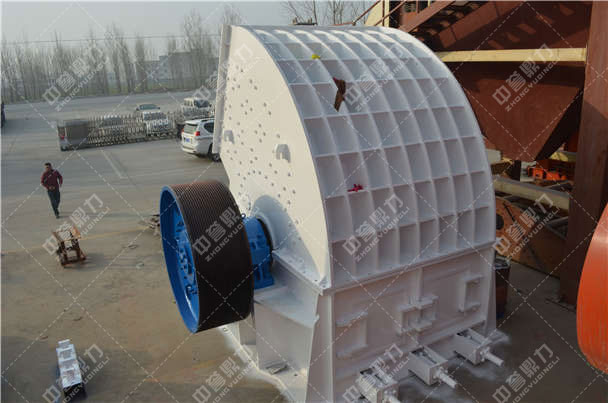

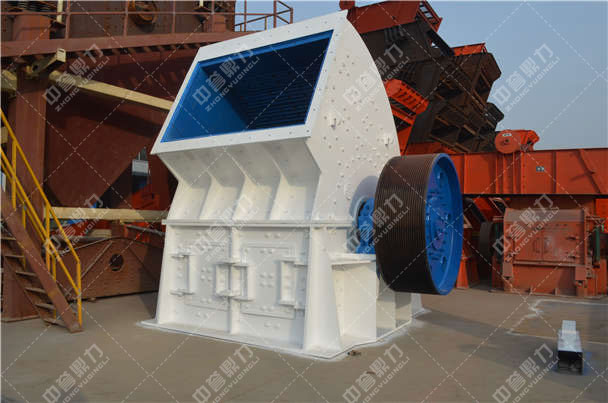

产品简介:型锤式破碎机可以直接将粒度为600-1200毫米的物料一次性破碎至25毫米以下。适用于破碎抗压强度不过200兆帕和含钙量高于40%的各种中等硬度和脆性物料,如石灰石、煤、盐、白亚、石膏、明矾、砖、瓦、煤矸石等
锤式破碎机由机壳、转子、打击板、锤头、支架、衬板等组成。
1.机壳由上机体、后上盖、左侧壁和右侧壁组成,各部分用螺栓连结成一体,上部开有进料口,内部镶有高锰钢衬板,磨损后可以更换,机壳和轴之间漏灰现象严重,为了防止漏灰,设有轴封。机壳下部直接安放在混凝土基础上,并用地脚螺栓固定。为了便于检修、调整和更换蓖条,下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便,两侧壁也对称的开有检修孔。
2.转子由主轴、圆盘、销轴等组成,圆盘上开有6个均匀分布的销孔,通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外,为了使转子在运动中储存的动能,避免破碎大块物料时,锤头的速度损失不致过大和减小电动机的尖峰负荷,在主轴的一端还装有一个飞轮。
3.主轴是支承转子的主要零件,冲击力由它来承受。因此,要求其材质具有较高的韧性和强度。通常断面为圆形,且有平键和其他零件连接。
4.打击板有两块,折线型。一个可以调整,一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。
5.锤头是主要的工作部件。其质量、形状、和材质对破碎机的生产能力有很大的影响。因此,根据不同的进料尺寸来选择适当的锤头质量。锤头用双金属热复合材料液复合铸造而成,是一般锰钢锤头寿命的3倍以上!
锤式破碎机工作原理:锤式破碎机电机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。
型号 | 转子直径 长度(mm) |
进料口尺寸 宽*长(mm) |
进料粒度(mm) | 生产能力(t/h) | 电机功率(kw) | 外型尺寸 长宽高(mm) |
---|---|---|---|---|---|---|
PC-0706 | 700×570 | 618×510 | ≤400 | 50-70 | 75 | 1950×1340×1480 |
PC-0808 | 800×750 | 780×610 | ≤500 | 80-100 | 132 | 2280×1790×1670 |
PC-0910 | 900×1000 | 1070×750 | ≤600 | 150-200 | 110×2 | 2600×2200×1940 |
PC-1012 | 1000×1180 | 1255×810 | ≤650 | 250-300 | 132×2 | 2800×2310×2210 |
PC-1213 | 1200×1280 | 1350×900 | ≤750 | 300-350 | 160×2 | 2970×2580×2510 |
PC-1216 | 1270×1490 | 1530×920 | ≤750 | 400-500 | 200×2 | 3070×2840×2580 |
PC-1220 | 1220×1950 | 2000×900 | ≤750 | 500-600 | 220×2 | 3080×3380×2580 |
注:参数变更恕不另行通知,实际数据以实物为准。
型号 | 转子直径 长度(mm) |
进料口尺寸 宽*长(mm) |
进料粒度(mm) | 生产能力(t/h) | 电机功率(kw) | 外型尺寸 长宽高(mm) |
---|---|---|---|---|---|---|
PCZ1308-Ⅱ | 1310×790 | 850×800 | ≤600 | 100-160 | 132 | 2818×2100×2390 |
PCZ1510-Ⅴ | 1500×950 | 1000×900 | ≤700 | 160-210 | 132×2 | 3260×2414×2750 |
PCZ1512-Ⅴ | 1500×1160 | 1200×900 | ≤750 | 250-320 | 160×2 | 3260×2624×2750 |
PCZ1615-Ⅵ | 1650×1452 | 1500×1200 | ≤1000 | 420-500 | 200×2 | 3456×2915×3185 |
PCZ1620-Ⅱ | 1660×1900 | 2000×1200 | ≤1200 | 800-1000 | 400×2 | 3500×3100×3200 |
PCZ1820 | 1800×1964 | 2000×1200 | ≤1200 | 1000-1200 | 450×2 | 3270×3210×3520 |
PCZ2125 | 2100×2486 | 2600×1690 | ≤1600 | 2000-2500 | 1250 | 3728×4565×4667 |
