矿山碎石机的组成结构及设备特点

矿山碎石机由机壳、转子、撞击板、锤头、支架、衬板等构成。

矿山碎石机的组成结构及设备特点

1、机壳由上机械、后上盖、左侧壁和右侧壁构成，各部分用螺丝连结成一体，顶部开有入口,内部镶有高锰钢衬板，磨损后可以替换，机壳和轴之间漏灰现象严重，为了防止漏灰，装有轴封，机壳底部直接安置在混凝土基础上，并用地脚螺丝不变，为了便于维护、调整和替换蓖条，下机械的前后两面都开有一个维护孔，为了便于维护、替换锤头方便，两侧壁也对称的开有维护孔。

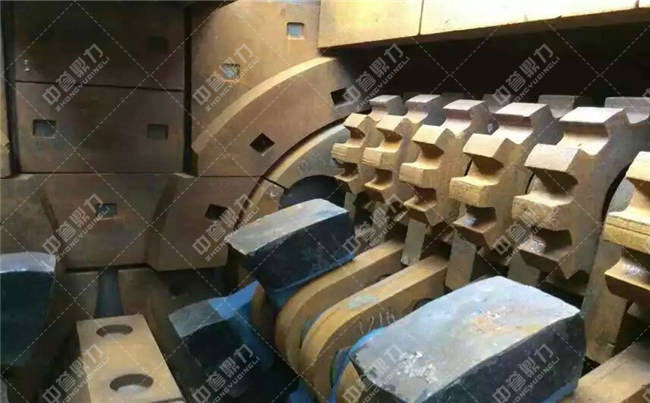

2、转子由主轴、圆盘、销轴等构成，圆盘上开有6个均匀散布的销孔，通过销轴将6-8个锤头悬挂起来，为了防止圆盘和锤子的轴向窜动，销轴两端用锁紧螺母不变，转子支承在两个滚动轴承上，另外，为了使转子在运动中储存须的动能，免去破碎大块石子时，锤头的速度折损不致过大和减小电机的尖峰负荷，在主轴的一端还装有一个飞轮。

3、主轴是支承转子的主要零件，撞击力由它来承受，因此，要求其材料会有提高的韧性和受力性能，通常断面为圆形，且有平键和其余零件衔接。

4、撞击板有两块，折线型，一个可以调整，一个是不变的，调整的一个靠的是安装在箱体上的螺杆系统。

5、锤头是主要的工作零件，其性能、形状和材料对万华矿山碎石机的产能有很大的影响，因此，根据不同的给料粒度来选择合适的锤头性能。锤头用合金铸造而成，是通常锰钢锤头时间的3倍以上!
